Capacitor क्या है? Capacitor के प्रकार, कार्य और उपयोग | पूरी जानकारी हिंदी में - Your Passion

यदि आपने कभी Mobile Charger, Computer Motherboard, Television, Fan, AC या किसी अन्य Electronic Device को खोला हो, तो आपने छोटे-बड़े Cylindrical या Disc Shape Components जरूर देखे होंगे। इनमें से एक महत्वपूर्ण Electronic Component Capacitor (संधारित्र) होता है।

Capacitor इलेक्ट्रॉनिक्स की दुनिया में सबसे अधिक उपयोग किए जाने वाले Components में से एक है। इसका मुख्य कार्य विद्युत ऊर्जा (Electrical Energy) को कुछ समय के लिए संग्रहित (Store) करना और आवश्यकता पड़ने पर उसे वापस Circuit में प्रदान करना होता है।

आज लगभग हर Electronic Device में Capacitor का उपयोग किया जाता है। चाहे वह Smartphone हो, Laptop हो, LED TV हो, Power Supply हो या फिर किसी Factory की बड़ी मशीन, Capacitor के बिना अधिकांश Electronic Circuits ठीक से कार्य नहीं कर सकते।

इलेक्ट्रॉनिक्स और विद्युत (Electrical) क्षेत्र के छात्रों के लिए Capacitor एक बुनियादी लेकिन अत्यंत महत्वपूर्ण विषय है। यही कारण है कि ITI, Polytechnic, Diploma, B.Tech तथा विभिन्न Competitive Exams में Capacitor से संबंधित प्रश्न अक्सर पूछे जाते हैं।

इस लेख में हम विस्तार से जानेंगे कि Capacitor क्या है, यह कैसे काम करता है, इसकी संरचना कैसी होती है, इसके प्रकार कौन-कौन से हैं, इसका उपयोग कहाँ किया जाता है तथा Multimeter की सहायता से Capacitor को कैसे Check किया जाता है।

यदि आप Capacitor के बारे में पूरी जानकारी आसान हिंदी भाषा में प्राप्त करना चाहते हैं, तो इस लेख को अंत तक अवश्य पढ़ें।

Table of Contents

Capacitor क्या है? (What is Capacitor in Hindi)

Capacitor (संधारित्र) एक Passive Electronic Component है जिसका मुख्य कार्य विद्युत आवेश (Electric Charge) और विद्युत ऊर्जा (Electrical Energy) को कुछ समय के लिए संग्रहित (Store) करना होता है। आवश्यकता पड़ने पर यह संग्रहित ऊर्जा को वापस Circuit में प्रदान कर सकता है।

सरल शब्दों में, Capacitor को एक छोटे Rechargeable Energy Storage Device की तरह समझा जा सकता है जो बहुत कम समय के लिए विद्युत ऊर्जा को जमा करके रखता है।

इलेक्ट्रॉनिक सर्किट में Capacitor का उपयोग Voltage को Stabilize करने, Noise कम करने, Signal Filtering करने तथा Power Supply को Smooth बनाने के लिए किया जाता है।

Capacitor की सरल परिभाषा

Capacitor एक ऐसा इलेक्ट्रॉनिक उपकरण (Electronic Component) है जो विद्युत आवेश (Electric Charge) को संग्रहित करके आवश्यकता पड़ने पर उसे वापस Circuit में प्रदान करता है।

Capacitor को आसान उदाहरण से समझें

मान लीजिए आपके घर की पानी की टंकी (Water Tank) पानी को स्टोर करके रखती है और जरूरत पड़ने पर पानी उपलब्ध कराती है।

उसी प्रकार:

Battery लंबे समय तक ऊर्जा स्टोर करती है।
Capacitor बहुत कम समय के लिए ऊर्जा स्टोर करता है।

यही कारण है कि Capacitor को अक्सर “Electrical Storage Device” भी कहा जाता है।

Capacitor कहाँ उपयोग किया जाता है?

आज लगभग हर Electronic Device में Capacitor मौजूद होता है।

उदाहरण:

✅ Mobile Phones
✅ Computers
✅ Laptop Motherboards
✅ Televisions
✅ Audio Systems
✅ Fans
✅ Air Conditioners
✅ Power Supplies
✅ Industrial Machines

Capacitor का मुख्य कार्य क्या है?

Capacitor के प्रमुख कार्य:

विद्युत ऊर्जा संग्रहित करना
Voltage Fluctuation कम करना
Power Supply को Smooth बनाना
Electrical Noise को Filter करना
Timing Circuits में उपयोग होना

Capacitor के बारे में महत्वपूर्ण तथ्य

विशेषता	विवरण
Component Type	Passive Electronic Component
कार्य	Electrical Charge Store करना
ऊर्जा संग्रहण	कम समय के लिए
उपयोग	लगभग सभी Electronic Devices में
इकाई	Farad (F)

क्या Capacitor और Battery एक जैसे होते हैं?

नहीं।

हालाँकि दोनों ऊर्जा संग्रहित करते हैं, लेकिन:

Battery ऊर्जा को लंबे समय तक स्टोर कर सकती है।
Capacitor ऊर्जा को बहुत कम समय के लिए स्टोर करता है और तेजी से Charge तथा Discharge होता है।

इसी कारण दोनों का उपयोग अलग-अलग उद्देश्यों के लिए किया जाता है।

💡 याद रखें: Capacitor एक Passive Electronic Component है जो विद्युत आवेश को संग्रहित करके आवश्यकता पड़ने पर उसे Circuit में वापस प्रदान करता है। यह लगभग हर Electronic Device का महत्वपूर्ण भाग होता है।

👉 अब जानते हैं Capacitor की परिभाषा (Definition of Capacitor in Hindi) और विभिन्न विशेषज्ञों द्वारा दी गई इसकी परिभाषाओं को।

Capacitor की परिभाषा (Definition of Capacitor in Hindi)

Capacitor इलेक्ट्रॉनिक्स का एक महत्वपूर्ण Passive Component है जो विद्युत आवेश (Electric Charge) को अपने अंदर संग्रहित करने की क्षमता रखता है। जब Circuit में Voltage लगाया जाता है, तो Capacitor Charge Store करता है और आवश्यकता पड़ने पर उस Charge को वापस Circuit में प्रदान करता है।

विभिन्न पुस्तकों और विशेषज्ञों ने Capacitor को अलग-अलग शब्दों में परिभाषित किया है, लेकिन सभी परिभाषाओं का मूल उद्देश्य विद्युत ऊर्जा के संग्रहण से संबंधित है।

Capacitor की सामान्य परिभाषा

Capacitor एक ऐसा इलेक्ट्रॉनिक अवयव (Electronic Component) है जो विद्युत आवेश को संग्रहित करके आवश्यकता पड़ने पर उसे वापस प्रदान करता है।

तकनीकी परिभाषा

Capacitor दो चालक प्लेटों (Conducting Plates) तथा उनके बीच स्थित एक कुचालक पदार्थ (Dielectric Material) से बना ऐसा उपकरण है जो विद्युत क्षेत्र (Electric Field) के रूप में ऊर्जा संग्रहित करता है।

शैक्षणिक परिभाषा

Capacitor वह उपकरण है जिसकी Capacitance के कारण वह विद्युत आवेश को अपने अंदर संग्रहित करने और नियंत्रित रूप से मुक्त करने में सक्षम होता है।

विभिन्न विशेषज्ञों द्वारा Capacitor की परिभाषा

Capacitor को सरल भाषा में समझें

यदि कोई आपसे परीक्षा या इंटरव्यू में पूछे:

“Capacitor क्या होता है?”

तो आप सरल उत्तर दे सकते हैं:

“Capacitor एक ऐसा इलेक्ट्रॉनिक उपकरण है जो विद्युत ऊर्जा को कुछ समय के लिए संग्रहित करके आवश्यकता पड़ने पर वापस प्रदान करता है।”

यह परिभाषा ITI, Polytechnic, Diploma तथा Competitive Exams के लिए काफी उपयोगी है।

Capacitor की परिभाषा से जुड़े महत्वपूर्ण शब्द

Electric Charge (विद्युत आवेश)

वह ऊर्जा जिसे Capacitor संग्रहित करता है।

Capacitance (धारिता)

Charge संग्रहित करने की क्षमता को Capacitance कहा जाता है।

Dielectric

दो प्लेटों के बीच मौजूद कुचालक पदार्थ जो Charge को सुरक्षित रूप से संग्रहित करने में सहायता करता है।

Electric Field

Capacitor के अंदर ऊर्जा Electric Field के रूप में संग्रहित होती है।

परिभाषा का सारांश

शब्द	अर्थ
Capacitor	Charge Store करने वाला Component
Charge	संग्रहित विद्युत आवेश
Capacitance	Charge संग्रहण क्षमता
Dielectric	प्लेटों के बीच का Insulating Material
Electric Field	ऊर्जा संग्रहण का माध्यम

💡 याद रखें: Capacitor की सबसे सरल और महत्वपूर्ण परिभाषा यह है कि यह एक ऐसा Electronic Component है जो Electric Charge को Store और Release करने का कार्य करता है।

👉 अब जानते हैं Capacitor का इतिहास (History of Capacitor in Hindi) और इसका आविष्कार कैसे हुआ।

Capacitor का इतिहास (History of Capacitor in Hindi)

आज Capacitor लगभग हर Electronic Device का महत्वपूर्ण हिस्सा है, लेकिन इसका इतिहास लगभग 275 वर्ष पुराना है। आधुनिक Capacitors के विकास से पहले वैज्ञानिक विद्युत आवेश (Electric Charge) को संग्रहित करने के तरीकों पर प्रयोग कर रहे थे।

Capacitor का विकास कई वैज्ञानिकों के शोध और प्रयोगों का परिणाम है, जिसने आधुनिक इलेक्ट्रॉनिक्स की नींव रखने में महत्वपूर्ण भूमिका निभाई।

पहला Capacitor – Leyden Jar

Capacitor का सबसे प्रारंभिक रूप Leyden Jar था।

वर्ष 1745-1746 के आसपास वैज्ञानिकों ने पाया कि काँच के पात्र (Glass Jar) में विद्युत आवेश को कुछ समय तक संग्रहित किया जा सकता है।

Leyden Jar को दुनिया का पहला Capacitor माना जाता है।

Leyden Jar की संरचना

काँच का जार (Glass Jar)
अंदर धातु की परत
बाहर धातु की परत
बीच में काँच (Dielectric)

यही सिद्धांत आज के आधुनिक Capacitors में भी उपयोग किया जाता है।

Leyden Jar का महत्व

Leyden Jar के आविष्कार ने पहली बार यह सिद्ध किया कि:

विद्युत ऊर्जा को संग्रहित (Store) किया जा सकता है।

यही खोज बाद में आधुनिक Capacitors के विकास का आधार बनी।

18वीं और 19वीं शताब्दी में विकास

Leyden Jar के बाद वैज्ञानिकों ने Capacitors की संरचना में कई सुधार किए।

इन सुधारों का उद्देश्य था:

✅ अधिक Charge संग्रहित करना

✅ आकार छोटा करना

✅ सुरक्षा बढ़ाना

✅ कार्यक्षमता बढ़ाना

इसी अवधि में Capacitor Theory पर भी महत्वपूर्ण शोध हुए।

Michael Faraday का योगदान

Capacitor के विकास में प्रसिद्ध वैज्ञानिक

Michael Faraday

का महत्वपूर्ण योगदान माना जाता है।

उन्होंने Capacitance के सिद्धांतों पर कार्य किया और विद्युत क्षेत्र (Electric Field) तथा Charge Storage को बेहतर ढंग से समझाया।

उनके सम्मान में Capacitor की SI Unit को:

Farad (F)

नाम दिया गया।

आधुनिक Capacitors का विकास

20वीं शताब्दी में Electronics Industry के विकास के साथ Capacitors में भी तेजी से सुधार हुआ।

नए प्रकार विकसित किए गए:

Ceramic Capacitors
Electrolytic Capacitors
Film Capacitors
Mica Capacitors
Tantalum Capacitors

इन Capacitors ने आकार छोटा और क्षमता अधिक कर दी।

कंप्यूटर और इलेक्ट्रॉनिक्स में क्रांति

जब:

Radios
Televisions
Computers
Mobile Phones

का विकास हुआ, तब Capacitors की आवश्यकता और बढ़ गई।

आज किसी भी आधुनिक Electronic Circuit की कल्पना Capacitor के बिना लगभग असंभव है।

वर्तमान समय के Capacitors

आज Capacitors का उपयोग:

✅ Smartphones
✅ Laptops
✅ Motherboards
✅ Power Supplies
✅ Electric Vehicles
✅ Industrial Machines
✅ Renewable Energy Systems

में किया जा रहा है।

आधुनिक Capacitors पहले की तुलना में:

अधिक विश्वसनीय
अधिक क्षमता वाले
छोटे आकार के
अधिक टिकाऊ

हो चुके हैं।

Capacitor विकास की समयरेखा

💡 याद रखें: Capacitor का इतिहास Leyden Jar से शुरू हुआ था और आज यह आधुनिक इलेक्ट्रॉनिक्स, कंप्यूटर, मोबाइल तथा औद्योगिक उपकरणों का अनिवार्य भाग बन चुका है।

👉 अब जानते हैं Capacitor कैसे काम करता है? (How Capacitor Works in Hindi) और यह विद्युत ऊर्जा को संग्रहित कैसे करता है।

Capacitor कैसे काम करता है? (How Capacitor Works in Hindi)

Capacitor का कार्य सिद्धांत (Working Principle) समझना इलेक्ट्रॉनिक्स सीखने के लिए बहुत महत्वपूर्ण है। कई लोग जानते हैं कि Capacitor Charge Store करता है, लेकिन यह नहीं जानते कि वास्तव में वह ऐसा कैसे करता है।

Capacitor दो चालक प्लेटों (Conducting Plates) और उनके बीच स्थित एक कुचालक पदार्थ (Dielectric Material) से मिलकर बना होता है। जब इसे किसी विद्युत स्रोत (Power Source) से जोड़ा जाता है, तो यह विद्युत आवेश को संग्रहित करना शुरू कर देता है।

Capacitor की कार्यप्रणाली का मूल सिद्धांत

जब Capacitor को Voltage Source से जोड़ा जाता है:

एक प्लेट पर Positive Charge जमा होता है।
दूसरी प्लेट पर Negative Charge जमा होता है।
दोनों प्लेटों के बीच Electric Field बनता है।
यही Electric Field ऊर्जा को संग्रहित करता है।

यानी Capacitor ऊर्जा को रासायनिक रूप में नहीं बल्कि Electric Field के रूप में संग्रहित करता है।

Capacitor Working Process

Charging Process (चार्जिंग)

जब Capacitor Battery या Power Supply से जुड़ता है, तो उसमें Charging शुरू हो जाती है।

Charging के दौरान

✅ इलेक्ट्रॉन्स एक प्लेट पर जमा होते हैं।
✅ दूसरी प्लेट पर इलेक्ट्रॉन्स की कमी हो जाती है।
✅ Voltage धीरे-धीरे बढ़ता है।
✅ Capacitor Charge Store करता है।

एक समय ऐसा आता है जब Capacitor Source Voltage के बराबर Charge हो जाता है।

इसे Fully Charged Capacitor कहा जाता है।

Discharging Process (डिस्चार्जिंग)

जब Power Source हटा दिया जाता है और Circuit उपलब्ध होता है, तब Capacitor अपना Stored Charge वापस देना शुरू करता है।

इसे Discharging कहा जाता है।

Discharging के दौरान

संग्रहित ऊर्जा बाहर निकलती है।
Circuit को अस्थायी Power मिलती है।
Voltage धीरे-धीरे कम होता है।

Capacitor को पानी की टंकी से समझें

Capacitor को Water Tank की तरह समझा जा सकता है।

Water Tank	Capacitor
पानी संग्रहित करती है	Charge संग्रहित करता है
भरती है	Charge होता है
पानी छोड़ती है	Discharge होता है
अस्थायी संग्रहण	अस्थायी ऊर्जा संग्रहण

यह उदाहरण Capacitor के कार्य को समझने का सबसे आसान तरीका है।

Capacitor ऊर्जा कहाँ संग्रहित करता है?

बहुत से लोग सोचते हैं कि Charge प्लेटों के अंदर संग्रहित होता है।

वास्तविकता:

Capacitor की ऊर्जा मुख्य रूप से दोनों प्लेटों के बीच बने Electric Field में संग्रहित होती है।

यही कारण है कि Dielectric Material Capacitor का महत्वपूर्ण भाग होता है।

Capacitor कितनी ऊर्जा संग्रहित कर सकता है?

Capacitor की Storage Capacity उसकी Capacitance पर निर्भर करती है।

जितनी अधिक Capacitance होगी:

✅ उतना अधिक Charge Store होगा
✅ उतनी अधिक Energy Store होगी

वास्तविक जीवन का उदाहरण

मान लीजिए आपके घर में बिजली कुछ Milliseconds के लिए कम हो जाती है।

Power Supply Circuit में लगे Capacitors:

तुरंत अपना Charge Release करते हैं।
Voltage Drop को कम करते हैं।
Electronic Device को Stable Power प्रदान करते हैं।

इसी कारण Computer Motherboard, TV और Mobile Chargers में Capacitors का व्यापक उपयोग होता है।

Capacitor का कार्य Flow

Power Supply
      ↓
Charging
      ↓
Charge Storage
      ↓
Electric Field Formation
      ↓
Discharging
      ↓
Circuit Operation

Capacitor के कार्य का सारांश

चरण	क्या होता है
Charging	Charge संग्रहित होता है
Storage	Electric Field बनता है
Hold	ऊर्जा कुछ समय तक सुरक्षित रहती है
Discharging	ऊर्जा Circuit को प्रदान की जाती है

💡 याद रखें: Capacitor का मुख्य कार्य Charge को संग्रहित करना और आवश्यकता पड़ने पर उसे तुरंत Circuit में वापस प्रदान करना है। इसकी पूरी कार्यप्रणाली Charging और Discharging प्रक्रिया पर आधारित होती है।

👉 अब जानते हैं Capacitor की संरचना (Construction of Capacitor in Hindi) और यह किन भागों से मिलकर बना होता है।

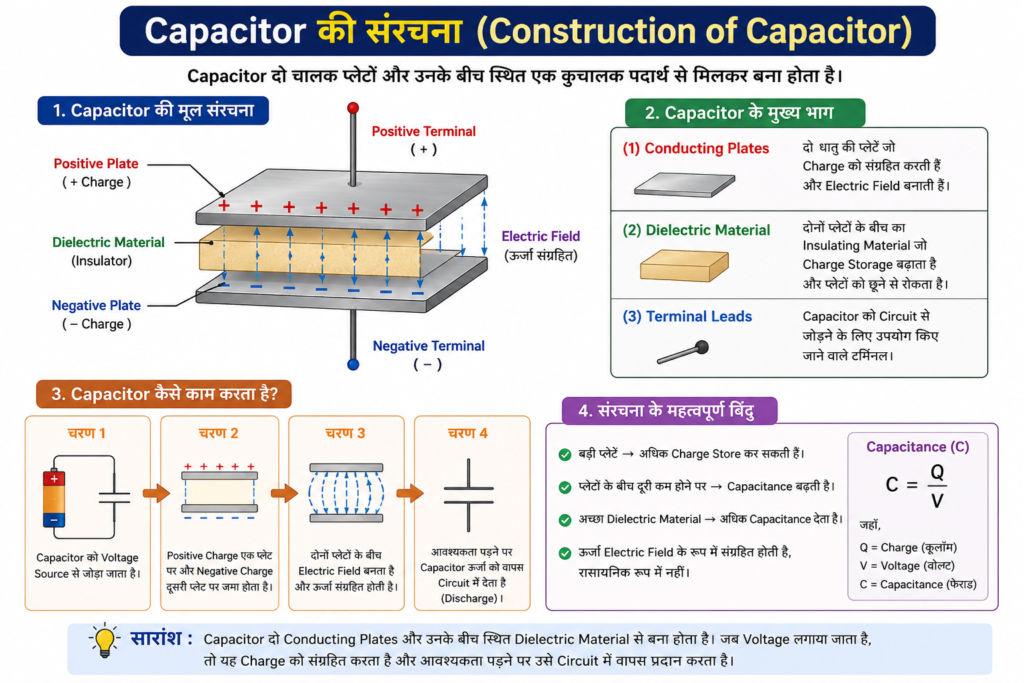

Capacitor की संरचना (Construction of Capacitor in Hindi)

Capacitor देखने में भले ही छोटा Electronic Component हो, लेकिन इसकी आंतरिक संरचना (Internal Structure) काफी महत्वपूर्ण होती है। Capacitor का कार्य विद्युत आवेश को संग्रहित करना है और इसके लिए इसकी विशेष बनावट (Construction) जिम्मेदार होती है।

सामान्यतः एक Capacitor दो चालक प्लेटों (Conducting Plates) और उनके बीच स्थित एक कुचालक पदार्थ (Dielectric Material) से मिलकर बना होता है।

यही संरचना Capacitor को Charge Store करने की क्षमता प्रदान करती है।

Capacitor की मूल संरचना

Conducting Plate (+)
        │
        │
   Dielectric
 (Insulating Material)
        │
        │
Conducting Plate (-)

जब इन दोनों प्लेटों के बीच Voltage लगाया जाता है, तो एक प्लेट पर Positive Charge तथा दूसरी प्लेट पर Negative Charge जमा हो जाता है।

Capacitor के मुख्य भाग

Capacitor मुख्य रूप से तीन भागों से मिलकर बना होता है:

1. Conducting Plates (चालक प्लेटें)

Capacitor में दो धातु की प्लेटें होती हैं।

इनका कार्य:

Charge को संग्रहित करना
Electric Field बनाना
Current Flow को नियंत्रित करना

ये प्लेटें सामान्यतः Aluminium, Silver या अन्य Conductive Materials से बनाई जाती हैं।

2. Dielectric Material (डाइलेक्ट्रिक पदार्थ)

दोनों प्लेटों के बीच एक Insulating Material लगाया जाता है जिसे Dielectric कहा जाता है।

इसका कार्य:

✅ प्लेटों को आपस में छूने से रोकना
✅ Charge Storage बढ़ाना
✅ Electric Field को बनाए रखना

सामान्य Dielectric Materials

Dielectric Material	उपयोग
Air	Air Capacitor
Ceramic	Ceramic Capacitor
Paper	Paper Capacitor
Mica	Mica Capacitor
Plastic Film	Film Capacitor
Electrolyte	Electrolytic Capacitor

3. Terminal Leads (टर्मिनल)

Capacitor के बाहरी सिरों को Terminal या Leads कहा जाता है।

इनका उपयोग:

Circuit से जोड़ने के लिए
Charge Transfer के लिए

किया जाता है।

Capacitor की संरचना कैसे काम करती है?

जब Capacitor को Power Supply से जोड़ा जाता है:

चरण 1

Positive Terminal एक प्लेट से जुड़ता है।

चरण 2

Negative Terminal दूसरी प्लेट से जुड़ता है।

चरण 3

दोनों प्लेटों के बीच Electric Field बनता है।

चरण 4

ऊर्जा Electric Field के रूप में संग्रहित हो जाती है।

यही Capacitor का मूल कार्य सिद्धांत है।

Plate Area का महत्व

Capacitor की क्षमता केवल Material पर निर्भर नहीं करती बल्कि प्लेटों के आकार पर भी निर्भर करती है।

बड़ी प्लेटें

✅ अधिक Charge संग्रहित कर सकती हैं।
✅ अधिक Capacitance प्रदान करती हैं।

छोटी प्लेटें

❌ कम Charge संग्रहित करती हैं।
❌ कम Capacitance प्रदान करती हैं।

Plate Distance का महत्व

दोनों प्लेटों के बीच की दूरी भी महत्वपूर्ण होती है।

दूरी कम होने पर

Capacitance बढ़ती है।
Charge Storage बढ़ता है।

दूरी अधिक होने पर

Capacitance घटती है।
Charge Storage कम हो जाता है।

Capacitor की संरचना को आसान उदाहरण से समझें

मान लीजिए:

दो किताबें = Conducting Plates
उनके बीच रखा कार्डबोर्ड = Dielectric

अब यदि दोनों किताबों के बीच दूरी नियंत्रित रखी जाए, तो यह Capacitor की संरचना जैसा मॉडल बन जाता है।

इसी प्रकार वास्तविक Capacitor में भी दो प्लेटों के बीच Dielectric Material मौजूद होता है।

आधुनिक Capacitors की संरचना

आज के आधुनिक Capacitors में:

Multi-Layer Construction
High Density Materials
Miniature Designs

का उपयोग किया जाता है।

इसी कारण Mobile Phones और Computers में अत्यंत छोटे Capacitors भी बड़ी मात्रा में Charge Store कर पाते हैं।

Capacitor Structure Summary

भाग	कार्य
Conducting Plates	Charge संग्रहित करना
Dielectric Material	Insulation एवं Charge Storage बढ़ाना
Terminals	Circuit से जोड़ना
Electric Field	ऊर्जा संग्रहित करना

💡 याद रखें: Capacitor दो Conducting Plates और उनके बीच स्थित Dielectric Material से बना होता है। यही संरचना इसे विद्युत ऊर्जा को संग्रहित करने की क्षमता प्रदान करती है।

👉 अब जानते हैं Capacitor का प्रतीक (Capacitor Symbol in Hindi) और Circuit Diagrams में इसे कैसे दर्शाया जाता है।

Capacitor का प्रतीक (Capacitor Symbol in Hindi)

इलेक्ट्रॉनिक सर्किट (Electronic Circuit) और Circuit Diagrams में Capacitor को एक विशेष प्रतीक (Symbol) द्वारा दर्शाया जाता है। यह Symbol इंजीनियरों, तकनीशियनों और छात्रों को Circuit को आसानी से समझने में मदद करता है।

जब भी किसी Circuit Diagram में Capacitor लगाया जाता है, तो उसके वास्तविक आकार की बजाय उसका Symbol उपयोग किया जाता है।

Capacitor का सामान्य प्रतीक

सबसे सामान्य Capacitor Symbol दो समानांतर प्लेटों (Parallel Plates) के रूप में दर्शाया जाता है।

      │ │
──────│ │──────

यहाँ:

बायीं प्लेट = पहली Conducting Plate
दायीं प्लेट = दूसरी Conducting Plate
बीच का Gap = Dielectric Material को दर्शाता है

Fixed Capacitor का Symbol

Fixed Capacitor का मान (Value) स्थायी होता है।

Circuit Diagram में इसे सामान्यतः इस प्रकार दिखाया जाता है:

──────│ │──────

यह Electronics Circuits में सबसे अधिक उपयोग होने वाला Capacitor Symbol है।

Polarized Capacitor का Symbol

Electrolytic Capacitors Polarized होते हैं, अर्थात इनमें Positive (+) और Negative (-) Terminal निर्धारित होते हैं।

इनका Symbol कुछ इस प्रकार होता है:

        +
──────│ )──────

या

      +
──────││──────

महत्वपूर्ण

Polarized Capacitor को गलत दिशा में जोड़ने पर:

❌ Capacitor खराब हो सकता है।
❌ Circuit Damage हो सकता है।

Variable Capacitor का Symbol

Variable Capacitor की Capacitance बदली जा सकती है।

इसका Symbol:

      ↗
─────│ │─────

ऊपर बना Arrow यह दर्शाता है कि Capacitor की Value को Adjust किया जा सकता है।

Trimmer Capacitor Symbol

Trimmer Capacitor छोटे Adjustment के लिए उपयोग किया जाता है।

      ↗
─────││─────

यह Radio और Communication Circuits में उपयोग होता है।

Circuit Diagram में Capacitor की पहचान कैसे करें?

यदि आपको किसी Circuit Diagram में:

│ │

या

│ )

जैसा चिन्ह दिखाई दे, तो समझ जाइए कि वह Capacitor को दर्शा रहा है।

Capacitor Symbol क्यों महत्वपूर्ण है?

Electronic Circuit Design में हजारों Components हो सकते हैं।

यदि प्रत्येक Component की वास्तविक तस्वीर बनाई जाए, तो Diagram बहुत जटिल हो जाएगा।

इसीलिए Standard Symbols का उपयोग किया जाता है।

लाभ

✅ Circuit पढ़ना आसान
✅ International Standard
✅ Faster Design
✅ Easy Troubleshooting

विभिन्न Capacitor Symbols

Capacitor Type	Symbol पहचान
Fixed Capacitor	दो समानांतर प्लेटें
Polarized Capacitor	एक प्लेट के साथ + चिन्ह
Variable Capacitor	Arrow के साथ Capacitor
Trimmer Capacitor	Adjustable Symbol

परीक्षा के लिए महत्वपूर्ण प्रश्न

Capacitor का Symbol क्या होता है?

दो समानांतर चालक प्लेटों द्वारा दर्शाया गया चिन्ह Capacitor का Symbol कहलाता है।

Polarized Capacitor का Symbol कैसे पहचाने?

उसके साथ Positive (+) चिन्ह बना होता है।

💡 याद रखें: Circuit Diagram में दो समानांतर प्लेटों जैसा चिन्ह Capacitor को दर्शाता है, जबकि Arrow वाला Symbol Variable Capacitor को दर्शाता है।

👉 अब जानते हैं Capacitor की इकाई (Unit of Capacitor in Hindi) और Capacitance को किस इकाई में मापा जाता है।

Capacitor की इकाई (Unit of Capacitor in Hindi)

जिस प्रकार लंबाई को Meter (m), वजन को Kilogram (kg) और विद्युत धारा को Ampere (A) में मापा जाता है, उसी प्रकार Capacitor की Charge संग्रहित करने की क्षमता को Capacitance कहा जाता है और इसे एक विशेष इकाई में मापा जाता है।

Capacitor की SI Unit (International System Unit) Farad (F) होती है।

यह इकाई प्रसिद्ध वैज्ञानिक Michael Faraday के सम्मान में रखी गई थी, जिन्होंने विद्युत और चुंबकत्व (Electricity and Magnetism) के क्षेत्र में महत्वपूर्ण योगदान दिया था।

Capacitance क्या होती है?

Capacitor की Charge Store करने की क्षमता को Capacitance कहा जाता है।

सरल शब्दों में:

Capacitor जितना अधिक Charge संग्रहित कर सकता है, उसकी Capacitance उतनी अधिक होगी।

Capacitance की इकाई – Farad (F)

Capacitance को Farad (F) में मापा जाता है।

यदि कोई Capacitor:

1 Volt Voltage पर
1 Coulomb Charge संग्रहित कर सके

तो उसकी Capacitance:

1 Farad (1F) कहलाती है।

Capacitance Formula

C=\frac{Q}{V}

जहाँ:

C = Capacitance (Farad)
Q = Charge (Coulomb)
V = Voltage (Volt)

1 Farad कितना बड़ा होता है?

वास्तविक इलेक्ट्रॉनिक सर्किट में 1 Farad बहुत बड़ी Capacitance मानी जाती है।

इसी कारण अधिकांश Electronic Devices में:

Microfarad (µF)
Nanofarad (nF)
Picofarad (pF)

का उपयोग किया जाता है।

Capacitor की छोटी इकाइयाँ

Microfarad (µF)

1 µF = 0.000001 F
      = 10⁻⁶ F

उपयोग:

Power Supplies
Fans
Amplifiers

Nanofarad (nF)

1 nF = 0.000000001 F
      = 10⁻⁹ F

उपयोग:

Signal Filtering
Electronic Circuits

Picofarad (pF)

1 pF = 0.000000000001 F
      = 10⁻¹² F

उपयोग:

Radio Circuits
High Frequency Applications

Unit Conversion Table

Unit	Value
1 Farad (F)	1 F
1 Millifarad (mF)	10⁻³ F
1 Microfarad (µF)	10⁻⁶ F
1 Nanofarad (nF)	10⁻⁹ F
1 Picofarad (pF)	10⁻¹² F

Capacitor पर Value कैसे लिखी होती है?

Capacitors पर अक्सर उनकी Capacitance लिखी होती है।

उदाहरण:

Marking	Meaning
100µF	100 Microfarad
470µF	470 Microfarad
100nF	100 Nanofarad
220pF	220 Picofarad

वास्तविक जीवन का उदाहरण

यदि किसी Computer Motherboard पर:

1000 µF
16V

लिखा हो, तो इसका अर्थ है:

Capacitance = 1000 Microfarad
Maximum Voltage = 16 Volt

Capacitance बढ़ने से क्या होता है?

जितनी अधिक Capacitance होगी:

✅ उतना अधिक Charge Store होगा
✅ उतनी अधिक Energy Store होगी
✅ Discharge Time बढ़ सकता है

लेकिन Capacitor का आकार भी बड़ा हो सकता है।

Capacitance को प्रभावित करने वाले कारक

Capacitance मुख्य रूप से इन बातों पर निर्भर करती है:

Plate Area

बड़ी प्लेट = अधिक Capacitance

Plate Distance

कम दूरी = अधिक Capacitance

Dielectric Material

बेहतर Dielectric = अधिक Capacitance

परीक्षा के लिए महत्वपूर्ण

Capacitor की SI Unit क्या है?

Farad (F)

Farad का नाम किस वैज्ञानिक के सम्मान में रखा गया?

Michael Faraday

Capacitance क्या है?

Capacitor की Charge संग्रहित करने की क्षमता को Capacitance कहते हैं।

💡 याद रखें: Capacitor की SI Unit Farad (F) होती है और उसकी Charge Store करने की क्षमता को Capacitance कहा जाता है।

👉 अब जानते हैं Capacitance क्या है? (What is Capacitance in Hindi) और यह Capacitor की क्षमता को कैसे निर्धारित करती है।

Capacitance क्या है? (What is Capacitance in Hindi)

Capacitor के बारे में पढ़ते समय “Capacitance” शब्द सबसे अधिक सुनने को मिलता है। वास्तव में Capacitance ही वह गुण (Property) है जो यह निर्धारित करता है कि कोई Capacitor कितनी मात्रा में विद्युत आवेश (Electric Charge) संग्रहित कर सकता है।

सरल शब्दों में:

Capacitance किसी Capacitor की Charge Store करने की क्षमता को दर्शाती है।

यदि दो Capacitors को समान Voltage दिया जाए, तो जिस Capacitor की Capacitance अधिक होगी वह अधिक Charge संग्रहित कर सकेगा।

Capacitance की परिभाषा

किसी Capacitor द्वारा प्रति Volt संग्रहित किए जाने वाले Charge की मात्रा को Capacitance कहते हैं।

Capacitance को Farad (F) में मापा जाता है।

Capacitance Formula

Capacitance को निम्न सूत्र द्वारा व्यक्त किया जाता है:

C=\frac{Q}{V}

जहाँ:

C = Capacitance (Farad)
Q = Charge (Coulomb)
V = Voltage (Volt)

Capacitance को आसान उदाहरण से समझें

मान लीजिए आपके पास दो पानी की टंकियाँ हैं:

टंकी A

क्षमता = 500 लीटर

टंकी B

क्षमता = 2000 लीटर

स्पष्ट है कि टंकी B अधिक पानी संग्रहित कर सकती है।

इसी प्रकार:

कम Capacitance = कम Charge Storage
अधिक Capacitance = अधिक Charge Storage

Capacitance क्यों महत्वपूर्ण है?

Capacitance यह निर्धारित करती है कि:

✅ Capacitor कितना Charge Store करेगा
✅ कितनी Energy Store होगी
✅ Charge और Discharge कितनी तेजी से होगा
✅ Circuit का व्यवहार कैसा होगा

Capacitance को प्रभावित करने वाले कारक

Capacitance कई भौतिक कारकों पर निर्भर करती है।

1. Plate Area (प्लेट का क्षेत्रफल)

यदि Capacitor की प्लेटों का क्षेत्रफल बड़ा होगा:

✅ अधिक Charge संग्रहित होगा
✅ Capacitance बढ़ेगी

2. Plate Distance (प्लेटों के बीच दूरी)

यदि प्लेटों के बीच दूरी कम होगी:

✅ Electric Field मजबूत होगा
✅ Capacitance बढ़ेगी

यदि दूरी अधिक होगी:

❌ Capacitance कम होगी

3. Dielectric Material

दो प्लेटों के बीच प्रयुक्त Material भी Capacitance को प्रभावित करता है।

बेहतर Dielectric Material:

✅ अधिक Charge Storage
✅ अधिक Capacitance

प्रदान करता है।

Capacitance का वैज्ञानिक सूत्र

Capacitor की संरचना के आधार पर Capacitance को इस प्रकार भी व्यक्त किया जा सकता है:

C=\frac{\varepsilon A}{d}

जहाँ:

A = Plate Area
d = Plate Distance
ε = Dielectric Constant

इस सूत्र से स्पष्ट होता है कि:

Area बढ़ाने पर Capacitance बढ़ती है।
Distance बढ़ाने पर Capacitance घटती है।

अधिक Capacitance वाले Capacitors कहाँ उपयोग होते हैं?

उच्च Capacitance वाले Capacitors का उपयोग:

Power Supplies
Amplifiers
UPS Systems
Motor Starting Circuits

में किया जाता है।

कम Capacitance वाले Capacitors कहाँ उपयोग होते हैं?

कम Capacitance वाले Capacitors का उपयोग:

Radio Circuits
Communication Systems
Frequency Filters
High Frequency Electronics

में किया जाता है।

Capacitance की सामान्य Values

Value	उपयोग
pF Range	RF Circuits
nF Range	Filtering
µF Range	Power Circuits
mF Range	Energy Storage
F Range	Super Capacitors

वास्तविक उदाहरण

यदि एक Capacitor:

100 µF

का है और दूसरा:

1000 µF

का है,

तो 1000 µF Capacitor लगभग 10 गुना अधिक Charge Store कर सकता है।

परीक्षा के लिए महत्वपूर्ण प्रश्न

Capacitance क्या है?

Capacitor की Charge संग्रहित करने की क्षमता को Capacitance कहते हैं।

Capacitance की SI Unit क्या है?

Farad (F)

Capacitance किन कारकों पर निर्भर करती है?

Plate Area, Plate Distance और Dielectric Material पर।

💡 याद रखें: Capacitance Capacitor की सबसे महत्वपूर्ण विशेषता है क्योंकि यही निर्धारित करती है कि Capacitor कितनी मात्रा में विद्युत आवेश संग्रहित कर सकता है।

👉 अब जानते हैं Capacitor के प्रकार (Types of Capacitor in Hindi) और विभिन्न Capacitors का उपयोग कहाँ किया जाता है।

Capacitor के प्रकार (Types of Capacitor in Hindi)

इलेक्ट्रॉनिक्स में विभिन्न प्रकार के Capacitors उपयोग किए जाते हैं। सभी Capacitors का मूल कार्य Charge Store करना होता है, लेकिन उनकी संरचना (Construction), Dielectric Material, Capacitance Value और Applications अलग-अलग हो सकती हैं।

इसी कारण किसी भी Electronic Circuit में उसकी आवश्यकता के अनुसार उपयुक्त Capacitor का चयन किया जाता है।

Capacitors का वर्गीकरण

मुख्य रूप से Capacitors को दो भागों में विभाजित किया जाता है:

1. Fixed Capacitor (स्थिर संधारित्र)

Fixed Capacitor वह Capacitor होता है जिसकी Capacitance निर्माण के समय निर्धारित कर दी जाती है और बाद में उसे बदला नहीं जा सकता।

उदाहरण:

Ceramic Capacitor
Electrolytic Capacitor
Film Capacitor
Mica Capacitor
Tantalum Capacitor

आज अधिकांश Electronic Devices में Fixed Capacitors का ही उपयोग किया जाता है।

2. Variable Capacitor (परिवर्ती संधारित्र)

Variable Capacitor की Capacitance को आवश्यकता के अनुसार Adjust किया जा सकता है।

इनका उपयोग मुख्य रूप से:

Radio Receivers
Transmitters
Tuning Circuits

में किया जाता है।

विशेषता

✅ Adjustable Capacitance
✅ Frequency Tuning
✅ Communication Systems

Fixed Capacitors के प्रमुख प्रकार

अब Fixed Capacitors के सबसे सामान्य प्रकारों को समझते हैं।

1. Ceramic Capacitor

Ceramic Capacitor सबसे अधिक उपयोग होने वाले Capacitors में से एक है।

इसमें Dielectric Material के रूप में Ceramic का उपयोग किया जाता है।

विशेषताएँ

✅ छोटा आकार
✅ कम लागत
✅ उच्च Reliability
✅ High Frequency Applications

उपयोग

Mobile Phones
Computers
Motherboards
Communication Circuits

2. Electrolytic Capacitor

Electrolytic Capacitor अधिक Capacitance प्रदान करता है।

यह Polarized Capacitor होता है अर्थात इसमें Positive और Negative Terminal निर्धारित होते हैं।

विशेषताएँ

✅ High Capacitance
✅ Low Cost
✅ Power Circuits के लिए उपयुक्त

उपयोग

Power Supply
Amplifiers
UPS Systems
Chargers

3. Film Capacitor

Film Capacitor में Plastic Film को Dielectric Material के रूप में उपयोग किया जाता है।

विशेषताएँ

✅ Long Life
✅ Stable Performance
✅ High Reliability

उपयोग

Industrial Electronics
Audio Circuits
Power Electronics

4. Mica Capacitor

Mica Capacitor में Mica नामक खनिज Dielectric के रूप में उपयोग किया जाता है।

विशेषताएँ

✅ High Accuracy
✅ Stable Capacitance
✅ Low Loss

उपयोग

RF Circuits
Radio Equipment
Communication Systems

5. Tantalum Capacitor

Tantalum Capacitor छोटे आकार में अधिक Capacitance प्रदान करता है।

विशेषताएँ

✅ Compact Size
✅ High Efficiency
✅ Stable Performance

उपयोग

Smartphones
Laptops
Medical Equipment
Embedded Systems

6. Paper Capacitor

Paper Capacitor पुराने Electronic Circuits में व्यापक रूप से उपयोग किया जाता था।

विशेषताएँ

✅ सरल निर्माण
✅ कम लागत

उपयोग

पुराने Radios
Vintage Electronics

आज इसका उपयोग बहुत कम हो गया है।

7. Super Capacitor

Super Capacitor आधुनिक Capacitors का उन्नत रूप है।

यह सामान्य Capacitors की तुलना में बहुत अधिक ऊर्जा संग्रहित कर सकता है।

विशेषताएँ

✅ Very High Capacitance
✅ Fast Charging
✅ Fast Discharging

उपयोग

Electric Vehicles
Renewable Energy Systems
Backup Power Systems

Capacitors की तुलना

Capacitor Type	Capacitance	उपयोग
Ceramic	कम से मध्यम	Electronics
Electrolytic	अधिक	Power Supply
Film	मध्यम	Industrial Circuits
Mica	कम	RF Circuits
Tantalum	मध्यम से अधिक	Compact Devices
Paper	कम	पुराने Circuits
Super Capacitor	बहुत अधिक	Energy Storage

कौन-सा Capacitor सबसे अधिक उपयोग होता है?

यदि आधुनिक Electronics की बात करें तो:

🥇 Ceramic Capacitor

🥈 Electrolytic Capacitor

🥉 Tantalum Capacitor

सबसे अधिक उपयोग किए जाते हैं।

इनका उपयोग लगभग हर Motherboard, Smartphone, TV और Electronic Circuit में किया जाता है।

💡 याद रखें: Capacitors कई प्रकार के होते हैं और उनका चयन Capacitance, Voltage Rating, Circuit Requirement तथा Application के अनुसार किया जाता है।

👉 अब जानते हैं Capacitor के कार्य (Functions of Capacitor in Hindi) और यह Electronic Circuits में क्या-क्या भूमिका निभाता है।

Capacitor के कार्य (Functions of Capacitor in Hindi)

Capacitor केवल विद्युत आवेश (Electric Charge) को संग्रहित करने का कार्य ही नहीं करता, बल्कि Electronic Circuits में कई महत्वपूर्ण भूमिकाएँ निभाता है। आधुनिक इलेक्ट्रॉनिक्स में Capacitor को Voltage Control, Signal Processing, Power Filtering और Energy Storage जैसे कार्यों के लिए उपयोग किया जाता है।

यही कारण है कि लगभग हर Electronic Device में एक या अधिक Capacitors अवश्य पाए जाते हैं।

Capacitor के प्रमुख कार्य

1. विद्युत ऊर्जा संग्रहित करना (Energy Storage)

Capacitor का सबसे मूल कार्य विद्युत ऊर्जा को संग्रहित करना है।

जब Capacitor Charge होता है:

✅ Energy Store करता है
✅ आवश्यकता पड़ने पर Energy Release करता है

यह कार्य विशेष रूप से Power Supply Circuits में महत्वपूर्ण होता है।

2. Voltage Stabilization

Electronic Devices को स्थिर Voltage की आवश्यकता होती है।

यदि Voltage बार-बार ऊपर-नीचे हो:

Circuit अस्थिर हो सकता है।
Components Damage हो सकते हैं।

Capacitor Voltage को Smooth बनाकर Stability प्रदान करता है।

उदाहरण

Computer Motherboard
Mobile Charger
Power Supply Unit (PSU)

3. Filtering (फ़िल्टरिंग)

Rectifier Circuits में प्राप्त DC Output पूरी तरह Smooth नहीं होता।

उसमें Ripple Voltage मौजूद होता है।

Capacitor:

✅ Ripple कम करता है
✅ Smooth DC प्रदान करता है
✅ Power Quality सुधारता है

4. Coupling Function

Capacitor AC Signal को एक Circuit Stage से दूसरी Stage तक भेज सकता है।

लेकिन:

❌ DC Signal को रोक देता है।

इसी प्रक्रिया को Coupling कहा जाता है।

उपयोग

Audio Amplifiers
Communication Systems
Signal Processing Circuits

5. Decoupling / Bypass Function

Electronic Circuits में Noise और Voltage Disturbance को कम करने के लिए Capacitor का उपयोग किया जाता है।

इसे Decoupling या Bypass Capacitor कहा जाता है।

लाभ

✅ Noise Reduction
✅ Stable Operation
✅ Better Performance

6. Timing Circuits में उपयोग

Capacitors का उपयोग Resistors के साथ मिलकर Time Delay उत्पन्न करने के लिए किया जाता है।

उपयोग

Timers
Oscillators
Flashing LEDs
Delay Circuits

उदाहरण:

555 Timer IC Circuits

7. Frequency Selection

Communication Systems में Capacitors विशेष Frequencies को Select करने में मदद करते हैं।

उपयोग

Radios
Transmitters
Receivers
Wireless Devices

8. Motor Starting

कुछ Single Phase Motors में Capacitor का उपयोग Starting Torque बढ़ाने के लिए किया जाता है।

उदाहरण

Ceiling Fan
Water Pump
Air Conditioner
Washing Machine

Capacitor Motor को प्रारंभिक गति देने में सहायता करता है।

9. Power Factor Improvement

Electrical Systems में Capacitors का उपयोग Power Factor सुधारने के लिए किया जाता है।

लाभ

✅ ऊर्जा हानि कम होती है

✅ बिजली की दक्षता बढ़ती है

✅ Industrial Power Systems बेहतर कार्य करते हैं

10. Emergency Power Backup

Capacitor कुछ समय के लिए Backup Power प्रदान कर सकता है।

उदाहरण:

Computer Motherboards
Memory Backup Circuits
RTC (Real Time Clock)

यह अचानक Power Drop के दौरान Circuit को कुछ समय तक कार्य करने में मदद करता है।

वास्तविक जीवन में Capacitor के कार्य

Device	Capacitor का कार्य
Mobile Charger	Filtering
Motherboard	Voltage Stabilization
Fan	Motor Starting
Amplifier	Coupling
Radio	Frequency Selection
Power Supply	Ripple Reduction
UPS	Energy Storage

Capacitor के कार्यों का सारांश

कार्य	उद्देश्य
Energy Storage	Charge संग्रहित करना
Voltage Stabilization	Voltage को स्थिर रखना
Filtering	Ripple और Noise हटाना
Coupling	AC Signal Transfer
Decoupling	Noise Reduction
Timing	Delay Generation
Motor Starting	Starting Torque देना
Power Factor Correction	Efficiency बढ़ाना

💡 याद रखें: Capacitor इलेक्ट्रॉनिक सर्किट का बहुउद्देश्यीय Component है जो ऊर्जा संग्रहण, Voltage नियंत्रण, Signal Processing और Power Management जैसे अनेक कार्यों में महत्वपूर्ण भूमिका निभाता है।

👉 अब जानते हैं Capacitor के उपयोग (Uses of Capacitor in Hindi) और दैनिक जीवन में यह कहाँ-कहाँ उपयोग किया जाता है।

Capacitor के उपयोग (Uses of Capacitor in Hindi)

Capacitor इलेक्ट्रॉनिक्स और विद्युत (Electrical) क्षेत्र में सबसे अधिक उपयोग किए जाने वाले Components में से एक है। इसकी ऊर्जा संग्रहित करने, Voltage को स्थिर रखने और Signals को नियंत्रित करने की क्षमता के कारण इसका उपयोग छोटे Electronic Devices से लेकर बड़े Industrial Systems तक किया जाता है।

आज यदि आप अपने आसपास मौजूद किसी भी Electronic Device को देखें, तो उसमें एक या अधिक Capacitors अवश्य पाए जाएंगे।

Capacitor के प्रमुख उपयोग

1. Mobile Phones में Capacitor का उपयोग

Smartphones में दर्जनों छोटे Capacitors लगे होते हैं।

इनका उपयोग:

✅ Voltage Stabilization
✅ Noise Reduction
✅ Signal Filtering
✅ Power Management

के लिए किया जाता है।

यदि Capacitors न हों, तो Mobile Circuit स्थिर रूप से कार्य नहीं कर पाएगा।

2. Computer और Laptop में उपयोग

Computer Motherboard पर सैकड़ों Capacitors लगे होते हैं।

इनका कार्य:

CPU को Stable Power देना
Voltage Fluctuation कम करना
Memory Circuits को Support करना
Power Filtering करना

उदाहरण

यदि Motherboard के Capacitors खराब हो जाएँ, तो Computer:

❌ Restart हो सकता है
❌ Hang हो सकता है
❌ Boot नहीं हो सकता

3. Power Supply Circuits

Power Supply Units (PSU) में Capacitor का उपयोग Ripple Voltage को कम करने के लिए किया जाता है।

लाभ

✅ Smooth DC Output
✅ Stable Voltage
✅ Better Performance

इसलिए Chargers, Adapters और SMPS में Capacitors महत्वपूर्ण भूमिका निभाते हैं।

4. Electric Fan में उपयोग

Ceiling Fan और अन्य Single Phase Motors में Capacitor का उपयोग Starting Torque उत्पन्न करने के लिए किया जाता है।

Capacitor का कार्य

Motor Start कराना
Smooth Rotation देना
Efficiency बढ़ाना

यदि Fan Capacitor खराब हो जाए:

Fan धीरे घूम सकता है।
हाथ से घुमाने पर ही चल सकता है।

5. Air Conditioner (AC) में उपयोग

Air Conditioners में Capacitors:

Compressor Start करने
Fan Motor चलाने
Power Stabilization

के लिए उपयोग किए जाते हैं।

AC के Start Capacitor और Run Capacitor इसकी कार्यक्षमता बढ़ाते हैं।

6. Television (TV) में उपयोग

LED TV और Smart TV में Capacitors का उपयोग:

✅ Power Filtering
✅ Voltage Regulation
✅ Signal Processing

के लिए किया जाता है।

TV Power Board में Capacitors महत्वपूर्ण Components होते हैं।

7. Audio Amplifiers और Sound Systems

Audio Circuits में Capacitors का उपयोग:

Noise कम करने
Signal Transfer
Frequency Filtering

के लिए किया जाता है।

इसी कारण अच्छे Audio Quality वाले Systems में उच्च गुणवत्ता के Capacitors लगाए जाते हैं।

8. Radio और Communication Systems

Communication Devices में Capacitors:

Frequency Selection
Signal Tuning
Oscillation Control

के लिए उपयोग होते हैं।

उदाहरण

Radio Receivers
Transmitters
Wireless Devices

9. Industrial Applications

बड़े उद्योगों में Capacitor Banks का उपयोग किया जाता है।

उपयोग

✅ Power Factor Correction
✅ Energy Efficiency
✅ Voltage Support
✅ Electrical Loss कम करना

यह बिजली की खपत को अधिक प्रभावी बनाते हैं।

10. Renewable Energy Systems

Solar Power Systems और Wind Energy Systems में भी Capacitors का उपयोग होता है।

कार्य

Voltage Regulation
Energy Storage
Power Quality Improvement

11. UPS और Inverter Systems

UPS तथा Inverters में Capacitors:

Backup Support
Filtering
Stable Output

प्रदान करते हैं।

Power Failure के समय Circuit को सुरक्षित रखने में मदद करते हैं।

12. Automotive Industry

आधुनिक वाहनों में Capacitors का उपयोग:

Engine Control Units (ECU)
Infotainment Systems
Sensors
Electric Vehicles

में किया जाता है।

विशेष रूप से Electric Vehicles में High Performance Capacitors का महत्व बढ़ता जा रहा है।

दैनिक जीवन में Capacitor कहाँ मिलता है?

Device	Capacitor का उपयोग
Smartphone	Voltage Stabilization
Laptop	Power Management
TV	Filtering
Fan	Motor Starting
AC	Compressor Starting
Charger	Ripple Reduction
Amplifier	Signal Coupling
UPS	Backup Support
Solar System	Voltage Regulation

Capacitor इतना महत्वपूर्ण क्यों है?

यदि Capacitors को Electronic Devices से हटा दिया जाए तो:

❌ Voltage Stable नहीं रहेगा
❌ Noise बढ़ जाएगी
❌ Motors Start नहीं होंगी
❌ Power Supplies ठीक से कार्य नहीं करेंगी

यही कारण है कि Capacitor को Electronics का सबसे महत्वपूर्ण Passive Component माना जाता है।

💡 याद रखें: Capacitor का उपयोग Mobile, Computer, TV, Fan, AC, Power Supply, UPS और Industrial Systems सहित लगभग हर Electronic एवं Electrical Device में किया जाता है।

👉 अब जानते हैं Capacitor के फायदे (Advantages of Capacitor in Hindi) और यह इलेक्ट्रॉनिक्स में इतना महत्वपूर्ण क्यों माना जाता है।

Capacitor के फायदे (Advantages of Capacitor in Hindi)

Capacitor इलेक्ट्रॉनिक्स और विद्युत प्रणालियों में अत्यंत महत्वपूर्ण Component माना जाता है। इसकी सहायता से Voltage को स्थिर रखा जा सकता है, ऊर्जा को अस्थायी रूप से संग्रहित किया जा सकता है तथा Electronic Circuits की कार्यक्षमता बढ़ाई जा सकती है।

यही कारण है कि आधुनिक Smartphones, Computers, Televisions, Power Supplies और Industrial Machines में Capacitors का व्यापक उपयोग किया जाता है।

Capacitor के प्रमुख फायदे

1. तेजी से Charge और Discharge होना

Capacitor का सबसे बड़ा लाभ यह है कि यह बहुत कम समय में Charge और Discharge हो सकता है।

लाभ

✅ Instant Energy Supply

✅ Fast Response

✅ High-Speed Circuits के लिए उपयुक्त

यही कारण है कि Power Electronics और Communication Systems में Capacitors का उपयोग किया जाता है।

2. Voltage को स्थिर बनाना

Electronic Devices को स्थिर Voltage की आवश्यकता होती है।

Capacitor:

Voltage Drop कम करता है।
Voltage Peaks को नियंत्रित करता है।
Circuit Stability बढ़ाता है।

उदाहरण

Computer Motherboard
Mobile Charger
Power Supply Units

3. Ripple और Noise को कम करना

Rectifier Circuits से प्राप्त DC Output पूरी तरह Smooth नहीं होता।

Capacitor:

✅ Ripple Voltage कम करता है

✅ Electrical Noise हटाता है

✅ Output Quality सुधारता है

इससे Electronic Devices बेहतर तरीके से कार्य करती हैं।

4. कम ऊर्जा हानि

Capacitors में ऊर्जा हानि (Energy Loss) अपेक्षाकृत कम होती है।

लाभ

अधिक Efficiency
कम Heat Generation
बेहतर Performance

5. सरल और कॉम्पैक्ट संरचना

Capacitor का Design काफी सरल होता है।

इसमें मुख्य रूप से:

Plates
Dielectric Material
Terminals

होते हैं।

इस कारण इसे विभिन्न आकारों और Capacities में बनाया जा सकता है।

6. कम रखरखाव (Low Maintenance)

Capacitors में सामान्यतः कोई Moving Parts नहीं होते।

इसलिए:

✅ Maintenance कम

✅ Reliability अधिक

✅ लंबे समय तक उपयोग

7. लंबी आयु (Long Service Life)

उच्च गुणवत्ता वाले Capacitors कई वर्षों तक सही तरीके से कार्य कर सकते हैं।

विशेष रूप से:

Film Capacitors
Ceramic Capacitors

की Life काफी लंबी होती है।

8. Power Factor सुधारना

Industrial Electrical Systems में Capacitor Banks का उपयोग Power Factor सुधारने के लिए किया जाता है।

लाभ

✅ बिजली की बचत

✅ Electrical Efficiency में वृद्धि

✅ Line Loss कम

9. मोटर की कार्यक्षमता बढ़ाना

Single Phase Motors में Capacitors:

Starting Torque बढ़ाते हैं।
Smooth Operation प्रदान करते हैं।
Motor Efficiency सुधारते हैं।

उदाहरण

Ceiling Fan
Water Pump
Air Conditioner

10. इलेक्ट्रॉनिक सर्किट की सुरक्षा

Capacitors अचानक आने वाले Voltage Spikes और Surges को कम करने में सहायता करते हैं।

इससे:

✅ Circuit Protection

✅ Stable Operation

✅ Component Safety

सुनिश्चित होती है।

Capacitor के फायदे का सारांश

फायदा	विवरण
Fast Charging	तेजी से Charge होना
Fast Discharging	तुरंत ऊर्जा देना
Voltage Stability	Voltage को स्थिर रखना
Noise Reduction	Ripple और Noise कम करना
High Reliability	विश्वसनीय कार्यक्षमता
Long Life	लंबे समय तक उपयोग
Power Factor Improvement	दक्षता बढ़ाना
Motor Support	Motors को Start करना
Circuit Protection	Voltage Spikes कम करना

💡 याद रखें: Capacitor Voltage Stabilization, Noise Reduction, Energy Storage और Circuit Protection जैसे कई महत्वपूर्ण लाभ प्रदान करता है, इसलिए यह लगभग हर Electronic Device का आवश्यक भाग है।

👉 अब जानते हैं Capacitor के नुकसान (Disadvantages of Capacitor in Hindi) और इसकी सीमाएँ क्या हैं।

Capacitor के नुकसान (Disadvantages of Capacitor in Hindi)

हालाँकि Capacitor इलेक्ट्रॉनिक्स का अत्यंत महत्वपूर्ण Component है, लेकिन इसकी कुछ सीमाएँ (Limitations) और नुकसान भी हैं। किसी भी Electronic Component की तरह Capacitor भी हर परिस्थिति के लिए उपयुक्त नहीं होता।

इसी कारण Circuit Design करते समय इंजीनियर Capacitor के फायदे और नुकसान दोनों को ध्यान में रखते हैं।

Capacitor के प्रमुख नुकसान

1. सीमित ऊर्जा संग्रहण क्षमता

Capacitor ऊर्जा संग्रहित कर सकता है, लेकिन इसकी Storage Capacity Battery की तुलना में बहुत कम होती है।

उदाहरण

Battery कई घंटों तक ऊर्जा दे सकती है।
Capacitor सामान्यतः कुछ सेकंड या Milliseconds तक ही ऊर्जा प्रदान करता है।

इसी कारण Capacitor Battery का पूर्ण विकल्प नहीं बन सकता।

2. Charge लंबे समय तक Store नहीं कर पाता

Capacitor की सबसे बड़ी सीमाओं में से एक यह है कि यह Charge को लंबे समय तक संग्रहित नहीं रख सकता।

परिणाम

❌ Self Discharge

❌ Energy Loss

❌ Long-Term Storage संभव नहीं

यही कारण है कि Backup Energy Storage के लिए Batteries का उपयोग किया जाता है।

3. Leakage Current की समस्या

वास्तविक Capacitors आदर्श (Ideal) नहीं होते।

समय के साथ उनमें से थोड़ा Charge Leak हो सकता है।

प्रभाव

Stored Energy कम हो जाती है।
Efficiency प्रभावित हो सकती है।

विशेष रूप से Electrolytic Capacitors में यह समस्या अधिक देखी जाती है।

4. Temperature का प्रभाव

अत्यधिक गर्मी या ठंड Capacitor की Performance को प्रभावित कर सकती है।

संभावित समस्याएँ

Capacitance बदल सकती है।
Life Span कम हो सकता है।
Failure Rate बढ़ सकता है।

इसलिए Industrial Applications में Temperature Rating महत्वपूर्ण होती है।

5. Over Voltage से नुकसान

हर Capacitor की एक Maximum Voltage Rating होती है।

यदि उससे अधिक Voltage लगाया जाए:

❌ Capacitor Damage हो सकता है।

❌ Dielectric Breakdown हो सकता है।

❌ Circuit Failure हो सकता है।

इसीलिए हमेशा सही Voltage Rating वाला Capacitor चुनना चाहिए।

6. Polarized Capacitors में Polarity का ध्यान रखना पड़ता है

Electrolytic Capacitors Polarized होते हैं।

अर्थात:

Positive Terminal
Negative Terminal

सही दिशा में जोड़ना आवश्यक होता है।

यदि गलत कनेक्शन किया जाए:

⚠️ Capacitor गर्म हो सकता है।

⚠️ Capacitor फट भी सकता है।

⚠️ Circuit Damage हो सकता है।

7. Capacitor Aging

समय के साथ Capacitors की क्षमता (Capacitance) कम हो सकती है।

विशेष रूप से:

Electrolytic Capacitors
High Temperature Applications

में Aging अधिक दिखाई देती है।

8. बड़े Capacitance के लिए आकार बढ़ सकता है

अधिक Energy Store करने के लिए:

बड़ी Plates
बेहतर Dielectric
अधिक Capacity

की आवश्यकता होती है।

इस कारण High Capacitance Capacitors का आकार अपेक्षाकृत बड़ा हो सकता है।

9. Sudden Discharge का खतरा

कुछ बड़े Capacitors Charge Store किए रहते हैं, भले ही Power Supply बंद हो।

इस कारण:

⚠️ Electric Shock का खतरा हो सकता है।

⚠️ Maintenance के समय सावधानी आवश्यक होती है।

विशेष रूप से:

CRT TVs
Power Supplies
Industrial Equipment

में।

10. सभी Applications के लिए उपयुक्त नहीं

Capacitor कई कार्यों में उपयोगी है, लेकिन:

❌ Long-Term Energy Storage

❌ Continuous Power Supply

❌ Large Backup Systems

के लिए अकेले उपयोगी नहीं है।

इन परिस्थितियों में Batteries या अन्य Energy Storage Systems बेहतर विकल्प होते हैं।

Capacitor के नुकसान का सारांश

नुकसान	विवरण
Limited Energy Storage	कम ऊर्जा संग्रहण
Fast Discharge	जल्दी Charge खत्म होना
Leakage Current	Charge Loss
Temperature Sensitivity	तापमान का प्रभाव
Over Voltage Risk	Damage की संभावना
Polarity Issues	गलत कनेक्शन से खराबी
Aging	समय के साथ क्षमता कम होना
Shock Hazard	Stored Charge का खतरा

💡 याद रखें: Capacitor इलेक्ट्रॉनिक्स में अत्यंत उपयोगी Component है, लेकिन इसकी सीमित Energy Storage, Leakage Current और Voltage Rating जैसी कुछ महत्वपूर्ण सीमाएँ भी होती हैं।

👉 अब जानते हैं Capacitor और Battery में क्या अंतर है? (Capacitor vs Battery in Hindi)।

Capacitor और Battery में क्या अंतर है? (Capacitor vs Battery in Hindi)

Capacitor और Battery दोनों ही विद्युत ऊर्जा (Electrical Energy) को संग्रहित करने वाले उपकरण हैं। यही कारण है कि कई लोग इन्हें एक जैसा समझ लेते हैं। हालाँकि इन दोनों का कार्य करने का तरीका, ऊर्जा संग्रहण क्षमता और उपयोग पूरी तरह अलग होता है।

सरल शब्दों में:

Battery ऊर्जा को रासायनिक (Chemical) रूप में संग्रहित करती है, जबकि Capacitor ऊर्जा को Electric Field के रूप में संग्रहित करता है।

इसी कारण Battery और Capacitor की Applications भी अलग-अलग होती हैं।

Capacitor और Battery का परिचय

Capacitor

Capacitor:

Charge को Store करता है।
बहुत तेजी से Charge होता है।
बहुत तेजी से Discharge होता है।
कम समय के लिए ऊर्जा प्रदान करता है।

Battery

Battery:

Chemical Energy Store करती है।
धीरे-धीरे Charge होती है।
लंबे समय तक Power प्रदान करती है।
Backup Power के लिए उपयोग की जाती है।

Capacitor vs Battery तुलना

आधार	Capacitor	Battery
ऊर्जा संग्रहण	Electric Field	Chemical Energy
Charging Speed	बहुत तेज़	अपेक्षाकृत धीमी
Discharging Speed	बहुत तेज़	नियंत्रित और धीमी
Energy Storage	कम	अधिक
Life Cycle	बहुत अधिक	सीमित
उपयोग	Electronics	Power Backup
Maintenance	कम	अधिक
Efficiency	अधिक	अपेक्षाकृत कम

1. ऊर्जा संग्रहण का तरीका

Capacitor

Capacitor ऊर्जा को Electric Field में संग्रहित करता है।

Battery

Battery ऊर्जा को Chemical Reactions के माध्यम से संग्रहित करती है।

यही दोनों के बीच सबसे बड़ा अंतर है।

2. Charging Speed

Capacitor की सबसे बड़ी विशेषता:

⚡ Ultra Fast Charging

कुछ Capacitors Milliseconds में Charge हो सकते हैं।

Battery

Battery को Charge होने में:

मिनट
घंटे

लग सकते हैं।

3. Discharging Speed

Capacitor:

तुरंत ऊर्जा Release कर सकता है।

Battery:

धीरे-धीरे और नियंत्रित रूप से ऊर्जा प्रदान करती है।

इसलिए High-Speed Circuits में Capacitors अधिक उपयोगी होते हैं।

4. Energy Storage Capacity

Battery की Storage Capacity Capacitor की तुलना में बहुत अधिक होती है।

उदाहरण

एक Smartphone Battery:

कई घंटों तक Power दे सकती है।

जबकि Capacitor:

कुछ सेकंड या उससे भी कम समय तक Power दे सकता है।

5. Life Cycle

Capacitor लाखों बार Charge और Discharge हो सकता है।

Capacitor

✅ Very Long Life

✅ Millions of Charge Cycles

Battery

❌ Limited Charge Cycles

❌ समय के साथ क्षमता कम होती है

6. Efficiency

Capacitor की Energy Efficiency सामान्यतः Battery से अधिक होती है।

Capacitor

कम Heat Loss
High Efficiency

Battery

Charging Losses
Chemical Losses

7. आकार और क्षमता

यदि बहुत अधिक ऊर्जा संग्रहित करनी हो तो:

Battery

अधिक व्यावहारिक विकल्प है।

Capacitor

उतनी ही ऊर्जा संग्रहित करने के लिए बहुत बड़ा हो सकता है।

8. उपयोग (Applications)

Capacitor कहाँ उपयोग होता है?

Motherboard
Power Supply
Fan
AC
Amplifier
Communication Systems

Battery कहाँ उपयोग होती है?

Smartphones
Laptops
UPS
Inverters
Electric Vehicles

9. Super Capacitor बनाम Battery

Super Capacitors आधुनिक तकनीक का हिस्सा हैं।

इनकी विशेषताएँ:

✅ Fast Charging

✅ High Cycle Life

✅ Better Efficiency

लेकिन:

❌ Energy Storage अभी भी Battery से कम होती है।

वास्तविक उदाहरण

Ceiling Fan

Fan Start करने के लिए Capacitor का उपयोग किया जाता है।

लेकिन Fan को लगातार बिजली देने के लिए Battery उपयोग नहीं की जाती।

Smartphone

Phone को घंटों तक चलाने के लिए Battery उपयोग होती है।

जबकि अंदर लगे Capacitors Voltage Stabilization का कार्य करते हैं।

Capacitor और Battery का सारांश

विशेषता	Capacitor	Battery
Charge Storage	कम	अधिक
Charging Time	बहुत कम	अधिक
Discharge Time	बहुत कम	अधिक
Efficiency	अधिक	कम
Life Span	अधिक	कम
Best For	Fast Response	Long-Term Power

💡 याद रखें: Capacitor तेज़ प्रतिक्रिया (Fast Response) और Voltage Stabilization के लिए उपयुक्त है, जबकि Battery लंबे समय तक ऊर्जा संग्रहण और Backup Power के लिए उपयोग की जाती है।

इस सेक्शन में आपने सीखा

Capacitor और Battery में अंतर।
Energy Storage Method।
Charging और Discharging Speed।
Life Cycle और Efficiency।
दोनों के वास्तविक उपयोग।

👉 अब जानते हैं Capacitor और Inductor में क्या अंतर है? (Capacitor vs Inductor in Hindi)।

Capacitor और Inductor में क्या अंतर है? (Capacitor vs Inductor in Hindi)

Capacitor और Inductor दोनों ही महत्वपूर्ण Passive Electronic Components हैं और लगभग हर Electronic Circuit में उपयोग किए जाते हैं। हालाँकि दोनों का उद्देश्य ऊर्जा संग्रहित करना होता है, लेकिन ऊर्जा संग्रहित करने का तरीका और कार्य सिद्धांत पूरी तरह अलग होता है।

सरल शब्दों में:

Capacitor ऊर्जा को Electric Field में संग्रहित करता है, जबकि Inductor ऊर्जा को Magnetic Field में संग्रहित करता है।

इसी कारण दोनों Components का व्यवहार और उपयोग अलग-अलग होता है।

Capacitor और Inductor का परिचय

Capacitor

Capacitor:

Electric Charge Store करता है।
Electric Field बनाता है।
Voltage Changes का विरोध करता है।
Filtering और Coupling में उपयोग होता है।

Inductor

Inductor:

Magnetic Field में ऊर्जा संग्रहित करता है।
Current Changes का विरोध करता है।
Filtering और Energy Transfer में उपयोग होता है।

Capacitor vs Inductor तुलना

आधार	Capacitor	Inductor
ऊर्जा संग्रहण	Electric Field	Magnetic Field
इकाई	Farad (F)	Henry (H)
निर्माण	Plates + Dielectric	Coil of Wire
विरोध करता है	Voltage Change	Current Change
DC पर व्यवहार	DC को Block करता है	DC को Pass करता है
AC पर व्यवहार	AC को Pass करता है	AC का विरोध करता है
उपयोग	Coupling, Filtering	Chokes, Filters

संरचना में अंतर

Capacitor की संरचना

Plate
  │
Dielectric
  │
Plate

मुख्य भाग:

Conducting Plates
Dielectric Material

Inductor की संरचना

~~~~~~~~~~
 Copper Coil
~~~~~~~~~~

मुख्य भाग:

Copper Wire Coil
Magnetic Core (कुछ मामलों में)

कार्य सिद्धांत में अंतर

Capacitor

जब Voltage लगाया जाता है:

✅ Charge जमा होता है

✅ Electric Field बनता है

✅ Energy Store होती है

Inductor

जब Current Flow करता है:

✅ Magnetic Field बनता है

✅ Energy Store होती है

✅ Current Change का विरोध होता है

AC और DC में व्यवहार

Capacitor

DC Supply

❌ कुछ समय बाद Current रोक देता है

AC Supply

✅ AC Signal Pass कर सकता है

Inductor

DC Supply

✅ DC को Pass करता है

AC Supply

❌ AC Current का विरोध करता है

Capacitor कहाँ उपयोग होता है?

सामान्य उपयोग

Mobile Phones
Computers
Motherboards
Power Supplies
Amplifiers
Communication Systems

Inductor कहाँ उपयोग होता है?

सामान्य उपयोग

Transformers
Choke Circuits
Power Supplies
RF Circuits
SMPS
Filters

Capacitor और Inductor को आसान उदाहरण से समझें

Capacitor

मान लीजिए पानी की टंकी है।

पानी जमा करती है।
आवश्यकता पड़ने पर छोड़ती है।

यह Capacitor जैसा व्यवहार है।

Inductor

मान लीजिए एक भारी Flywheel है।

गति में परिवर्तन का विरोध करता है।

इसी प्रकार Inductor Current में अचानक परिवर्तन का विरोध करता है।

Capacitor और Inductor साथ में कहाँ उपयोग होते हैं?

कई Circuits में दोनों Components एक साथ उपयोग किए जाते हैं।

उदाहरण:

Filters
Oscillators
Radios
Power Supplies

इन सर्किटों को LC Circuits कहा जाता है।

LC Circuit क्या है?

जब Capacitor और Inductor को एक साथ जोड़ा जाता है, तो LC Circuit बनता है।

इनका उपयोग:

✅ Frequency Selection

✅ Signal Filtering

✅ Resonance Circuits

में किया जाता है।

परीक्षा के लिए महत्वपूर्ण अंतर

प्रश्न	Capacitor	Inductor
Unit	Farad	Henry
Energy Storage	Electric Field	Magnetic Field
Opposes	Voltage Change	Current Change
Construction	Plates	Coil
Symbol

याद रखने की आसान Trick

💡 याद रखें: Capacitor Voltage में बदलाव का विरोध करता है और Electric Field में ऊर्जा संग्रहित करता है, जबकि Inductor Current में बदलाव का विरोध करता है और Magnetic Field में ऊर्जा संग्रहित करता है।

👉 अब जानते हैं Capacitor खराब होने के लक्षण (Symptoms of a Bad Capacitor in Hindi) और कैसे पहचानें कि Capacitor सही है या खराब।

Capacitor खराब होने के लक्षण (Symptoms of a Bad Capacitor in Hindi)

Capacitor किसी भी Electronic Circuit का महत्वपूर्ण भाग होता है, लेकिन समय के साथ यह खराब (Fail) भी हो सकता है। विशेष रूप से Power Supplies, Motherboards, TVs, Fans और Air Conditioners में लगे Capacitors लगातार उपयोग, गर्मी और Voltage Stress के कारण खराब हो सकते हैं।

यदि Capacitor सही तरीके से कार्य नहीं करता, तो पूरा Circuit प्रभावित हो सकता है। इसलिए खराब Capacitor की पहचान करना Electronics Repair और Troubleshooting के लिए महत्वपूर्ण Skill है।

Capacitor खराब क्यों होता है?

Capacitor कई कारणों से खराब हो सकता है:

✅ अधिक तापमान (Overheating)

✅ Over Voltage

✅ Aging (पुराना हो जाना)

✅ Manufacturing Defects

✅ Electrical Surges

✅ Poor Quality Components

Capacitor खराब होने के प्रमुख लक्षण

1. Capacitor का फूल जाना (Bulging Capacitor)

यह सबसे सामान्य संकेत है।

विशेष रूप से Electrolytic Capacitors में ऊपर का हिस्सा फूल सकता है।

पहचान

ऊपर का ढक्कन उभरा हुआ दिखाई देता है।
Capacitor सामान्य आकार में नहीं रहता।

ऐसा Capacitor आमतौर पर बदल देना चाहिए।

2. Capacitor से Leakage होना

यदि Capacitor से तरल पदार्थ (Electrolyte) बाहर निकल रहा हो, तो यह खराब होने का स्पष्ट संकेत है।

पहचान

❌ नीचे या ऊपर भूरे रंग का पदार्थ दिखाई देना

❌ PCB पर दाग दिखना

❌ Capacitor के आसपास जमाव होना

3. Computer बार-बार Restart होना

Motherboard Capacitors खराब होने पर:

System Random Restart हो सकता है।
Boot Problems आ सकती हैं।
Blue Screen Errors आ सकते हैं।

यह पुराने Desktop Computers में सामान्य समस्या थी।

4. TV का Start न होना

LED TV या Monitor में Capacitor खराब होने पर:

Power Light Blink कर सकती है।
TV Start नहीं होता।
Screen On-Off हो सकती है।

Power Supply Board में खराब Capacitors अक्सर इसका कारण होते हैं।

5. Fan का धीरे चलना

Ceiling Fan Capacitor खराब होने पर:

❌ Fan Slow घूमता है

❌ Fan को हाथ से धक्का देना पड़ता है

❌ Fan Start नहीं होता

यह घरों में Capacitor Failure का सबसे आम उदाहरण है।

6. Air Conditioner की समस्या

AC Capacitor खराब होने पर:

Compressor Start नहीं होता
Fan Motor नहीं चलती
Cooling कम हो जाती है

7. आवाज या गर्म होना

कुछ मामलों में Capacitor:

⚠️ असामान्य रूप से गर्म हो सकता है

⚠️ भनभनाहट (Buzzing) पैदा कर सकता है

⚠️ जलने जैसी गंध दे सकता है

ऐसी स्थिति में तुरंत जांच करनी चाहिए।

8. Capacitance Value कम हो जाना

कई बार Capacitor बाहर से सही दिखता है लेकिन उसकी Capacitance कम हो जाती है।

उदाहरण:

Original Value = 1000 µF

Measured Value = 350 µF

ऐसा Capacitor खराब माना जाता है।

Capacitor खराब होने की Visual Signs

लक्षण	स्थिति
Bulging Top	खराब होने का संकेत
Electrolyte Leakage	Capacitor खराब
Burn Marks	गंभीर खराबी
Cracked Body	बदलना आवश्यक
Corrosion	संभावित Failure

Motherboard में Capacitor Failure की पहचान

यदि Computer में:

Random Shutdown
Boot Failure
Frequent Restart
System Instability

हो रही है, तो Motherboard Capacitors की जांच करनी चाहिए।

विशेष रूप से CPU Power Section के Capacitors।

Fan Capacitor खराब होने के लक्षण

सामान्य संकेत

✅ Fan Slow चलना

✅ Fan Start न होना

✅ Speed कम होना

✅ Humming Sound आना

यदि ये लक्षण दिखाई दें, तो Capacitor बदलने से समस्या हल हो सकती है।

क्या हर खराब Capacitor बाहर से पहचान में आ जाता है?

नहीं।

कई Capacitors:

बाहर से बिल्कुल सही दिखते हैं।
लेकिन उनकी Capacitance कम हो चुकी होती है।

इसलिए केवल देखने से हमेशा सही निष्कर्ष नहीं निकाला जा सकता।

Capacitor की जांच कैसे करें?

Capacitor की जांच के लिए:

Multimeter
Capacitance Meter
ESR Meter

का उपयोग किया जाता है।

अगले सेक्शन में हम विस्तार से सीखेंगे कि Multimeter की सहायता से Capacitor को कैसे Check किया जाता है।

💡 याद रखें: Bulging, Leakage, Fan का धीरे चलना, TV का Start न होना और Computer का बार-बार Restart होना Capacitor खराब होने के प्रमुख संकेत हो सकते हैं।

👉 अब जानते हैं Multimeter से Capacitor कैसे Check करें? (How to Test a Capacitor Using a Multimeter in Hindi)।

Multimeter से Capacitor कैसे Check करें? (How to Test a Capacitor Using a Multimeter in Hindi)

यदि किसी Electronic Device में समस्या आ रही है और आपको संदेह है कि Capacitor खराब हो सकता है, तो उसकी जांच (Testing) करना आवश्यक है। Capacitor को जांचने का सबसे आसान तरीका Multimeter का उपयोग करना है।

आज अधिकांश Digital Multimeters में Capacitance Measurement की सुविधा होती है, जिससे Capacitor की स्थिति आसानी से पता लगाई जा सकती है।

महत्वपूर्ण: Capacitor की जांच करने से पहले उसे पूरी तरह Discharge करना आवश्यक है, क्योंकि Charge रहने पर Multimeter या Circuit को नुकसान हो सकता है।

Capacitor Check करने के लिए आवश्यक उपकरण

आपको क्या चाहिए?

✅ Digital Multimeter

✅ Screwdriver (यदि Circuit से निकालना हो)

✅ Insulated Resistor (Discharge के लिए)

✅ Safety Gloves (वैकल्पिक)

Step 1: Capacitor को Discharge करें

Testing शुरू करने से पहले Capacitor में मौजूद Charge को हटाना जरूरी है।

क्यों?

क्योंकि कुछ Capacitors Power Off होने के बाद भी Charge Store करके रखते हैं।

सुरक्षित तरीका

Capacitor को Circuit से Disconnect करें।
उचित Resistor की सहायता से Discharge करें।
सीधे Short करने से बचें।

Step 2: Capacitor को Circuit से निकालें

सबसे सटीक परिणाम के लिए Capacitor को PCB से निकालकर जांचना बेहतर होता है।

लाभ

✅ Accurate Reading

✅ अन्य Components का प्रभाव नहीं पड़ता

Method 1: Capacitance Mode से Testing

यदि आपके Multimeter में Capacitance (µF) Mode है, तो यह सबसे अच्छा तरीका है।

प्रक्रिया

Multimeter को Capacitance Mode पर सेट करें।
Capacitor के दोनों Leads को Multimeter से जोड़ें।
Display पर Reading देखें।

उदाहरण

Capacitor Value = 100 µF

Multimeter Reading = 98 µF

यह Capacitor सामान्यतः सही माना जाएगा।

कब Capacitor खराब माना जाएगा?

यदि:

Rated Value = 100 µF

Reading = 30 µF

तो Capacitor कमजोर या खराब हो सकता है।

Method 2: Resistance Mode से Testing

यदि Multimeter में Capacitance Function नहीं है, तो Resistance Mode का उपयोग किया जा सकता है।

प्रक्रिया

Multimeter को Ohm (Ω) Mode पर सेट करें।
Probes Capacitor के दोनों Leads पर लगाएँ।
Reading Observe करें।

सही Capacitor में क्या होगा?

0 Ω
 ↓
धीरे-धीरे बढ़ती हुई
 ↓
OL / Infinite

यह दर्शाता है कि Capacitor Charge हो रहा है।

खराब Capacitor की Reading

Case 1: Short Capacitor

0 Ω
स्थिर रहता है

यह Short Circuit का संकेत है।

Case 2: Open Capacitor

OL
स्थिर रहता है

यह Open Capacitor का संकेत है।

Method 3: Continuity Mode से Testing

Continuity Test केवल प्रारंभिक जांच के लिए उपयोगी है।

परिणाम

Reading	स्थिति
Continuous Beep	Short Capacitor
No Response	Open या Normal
Brief Beep	सामान्य व्यवहार

Capacitor की Visual Inspection

कई बार Multimeter से पहले आँखों से जांच करने पर भी समस्या पता चल सकती है।

इन संकेतों पर ध्यान दें

✅ Bulging Top

✅ Leakage

✅ Burn Marks

✅ Cracked Body

✅ Corrosion

यदि इनमें से कोई लक्षण दिखे तो Capacitor बदलना उचित हो सकता है।

Fan Capacitor कैसे Check करें?

Fan Capacitor Testing के लिए:

Power Supply Disconnect करें।
Capacitor निकालें।
Capacitance Mode में जांच करें।

उदाहरण

यदि Capacitor पर लिखा है:

2.5 µF

तो Reading लगभग:

2.3 µF – 2.6 µF

होनी चाहिए।

बहुत कम Reading मिलने पर Capacitor बदल देना चाहिए।

Capacitor Testing Results

Reading	निष्कर्ष
Rated Value के करीब	Capacitor सही
बहुत कम Value	Weak Capacitor
0 Ω	Short Capacitor
OL / Infinite	Open Capacitor
Leakage Signs	Replace करें

Testing करते समय सावधानियाँ

⚠️ Capacitor को पहले Discharge करें।

⚠️ High Voltage Capacitors को सावधानी से Handle करें।

⚠️ Wet Hands से Testing न करें।

⚠️ सही Range चुनें।

⚠️ Polarized Capacitors की Polarity का ध्यान रखें।

परीक्षा के लिए महत्वपूर्ण प्रश्न

Capacitor की जांच किस उपकरण से की जाती है?

Multimeter, Capacitance Meter या ESR Meter द्वारा।

Capacitor की जांच से पहले क्या करना चाहिए?

Capacitor को पूरी तरह Discharge करना चाहिए।

Short Capacitor की पहचान कैसे करें?

Resistance Test में 0 Ω Reading स्थिर रहने पर।

💡 याद रखें: Capacitor की जांच से पहले उसे Discharge करना अनिवार्य है। Capacitance Reading Rated Value के करीब हो तो Capacitor सामान्यतः सही माना जाता है।

👉 अब जानते हैं Capacitor से जुड़े अक्सर पूछे जाने वाले प्रश्न (FAQs) जो परीक्षाओं, इंटरव्यू और सामान्य जानकारी के लिए महत्वपूर्ण हैं।

Capacitor से जुड़े अक्सर पूछे जाने वाले प्रश्न (FAQs)

1. Capacitor क्या है?

Capacitor एक Passive Electronic Component है जो विद्युत आवेश (Electric Charge) और ऊर्जा को कुछ समय के लिए संग्रहित करके आवश्यकता पड़ने पर वापस Circuit में प्रदान करता है।

2. Capacitor की SI Unit क्या है?

Capacitor की SI Unit Farad (F) होती है।

3. Capacitance क्या होती है?

Capacitor की Charge Store करने की क्षमता को Capacitance कहा जाता है।

4. Capacitor का मुख्य कार्य क्या है?

Capacitor का मुख्य कार्य:

Charge Store करना
Voltage Stabilize करना
Filtering करना
Signal Coupling करना

है।

5. Capacitor ऊर्जा कहाँ संग्रहित करता है?

Capacitor ऊर्जा को अपनी प्लेटों के बीच बने Electric Field में संग्रहित करता है।

6. Capacitor का आविष्कार किसने किया?

Capacitor का प्रारंभिक रूप Leyden Jar था, जिसे 1745-1746 के आसपास विकसित किया गया था।

7. Capacitor की Unit का नाम Farad क्यों रखा गया?

Capacitance की SI Unit “Farad” का नाम प्रसिद्ध वैज्ञानिक Michael Faraday के सम्मान में रखा गया है।

8. Capacitor और Battery में क्या अंतर है?

Battery ऊर्जा को Chemical Form में संग्रहित करती है जबकि Capacitor ऊर्जा को Electric Field में संग्रहित करता है।

9. Capacitor कितने प्रकार के होते हैं?

मुख्य प्रकार:

Ceramic Capacitor
Electrolytic Capacitor
Film Capacitor
Mica Capacitor
Tantalum Capacitor
Variable Capacitor
Super Capacitor

10. Capacitor का Symbol क्या होता है?

Circuit Diagram में Capacitor को दो समानांतर प्लेटों द्वारा दर्शाया जाता है।

──────│ │──────

11. Capacitor का उपयोग कहाँ किया जाता है?

Capacitor का उपयोग:

Mobile Phones
Computers
TVs
Fans
ACs
Power Supplies
UPS Systems

में किया जाता है।

12. Fan में Capacitor का क्या कार्य होता है?

Fan Capacitor Motor को प्रारंभिक Torque प्रदान करता है और Fan को Start करने में मदद करता है।

13. Capacitor खराब होने पर Fan में क्या समस्या आती है?

Fan Slow चलता है।
Fan Start नहीं होता।
हाथ से घुमाने पर चलता है।

14. Capacitor खराब होने के प्रमुख लक्षण क्या हैं?

✅ Bulging Top

✅ Leakage

✅ Heating

✅ Low Capacitance

✅ Circuit Failure

15. Capacitor को कैसे Check किया जाता है?

Capacitor की जांच:

Digital Multimeter
Capacitance Meter
ESR Meter

से की जा सकती है।

16. क्या Capacitor AC और DC दोनों में उपयोग होता है?

हाँ, Capacitor AC और DC दोनों प्रकार के Circuits में उपयोग किया जाता है।

17. Capacitor DC को क्यों Block करता है?

जब Capacitor पूरी तरह Charge हो जाता है, तो DC Current का Flow रुक जाता है।

इसलिए Capacitor DC को Block करने जैसा व्यवहार करता है।

18. Capacitor AC को Pass क्यों करता है?

AC Voltage लगातार बदलता रहता है, इसलिए Capacitor लगातार Charge और Discharge होता रहता है और AC Signal को Pass कर देता है।

19. Capacitor और Inductor में क्या अंतर है?

Capacitor ऊर्जा को Electric Field में संग्रहित करता है जबकि Inductor Magnetic Field में ऊर्जा संग्रहित करता है।

20. Super Capacitor क्या है?

Super Capacitor एक विशेष प्रकार का Capacitor है जिसकी Capacitance सामान्य Capacitors की तुलना में बहुत अधिक होती है।

21. क्या Capacitor फट सकता है?

हाँ।

यदि:

Over Voltage लगाया जाए
Polarity गलत जोड़ी जाए
Capacitor खराब हो जाए

तो विशेष रूप से Electrolytic Capacitor फट सकता है।

22. Capacitor की Life कितनी होती है?

यह उसके प्रकार, गुणवत्ता और Operating Conditions पर निर्भर करती है।

सामान्यतः अच्छे Capacitors कई वर्षों तक कार्य कर सकते हैं।

23. क्या Capacitor बिजली बचाता है?

Industrial Systems में Capacitor Banks Power Factor सुधारकर बिजली की दक्षता बढ़ाने में सहायता करते हैं।

24. Motherboard में Capacitor का क्या कार्य है?

Motherboard Capacitors:

Voltage Stabilize करते हैं।
CPU और RAM को Smooth Power देते हैं।
Noise कम करते हैं।

25. क्या Capacitor Battery का विकल्प बन सकता है?

नहीं।

Capacitor बहुत तेजी से Charge और Discharge होता है लेकिन Battery की तरह लंबे समय तक ऊर्जा संग्रहित नहीं कर सकता।

Quick Revision

प्रश्न	उत्तर
Capacitor क्या है?	Charge Store करने वाला Component
SI Unit	Farad (F)
Charge Storage	Electric Field
Inventor Concept	Leyden Jar
Main Function	Energy Storage
Common Use	Mobile, TV, Computer, Fan
Testing Tool	Multimeter
Fan में उपयोग	Motor Starting
DC Behavior	Block करता है
AC Behavior	Pass करता है

💡 Exam Tip: ITI, Polytechnic, Diploma और Electrical/Electronics Interviews में Capacitor की Unit (Farad), Capacitance, Types, Uses और Capacitor vs Battery से संबंधित प्रश्न सबसे अधिक पूछे जाते हैं।

👉 अब अंत में इस पूरे विषय का निष्कर्ष (Conclusion) समझते हैं।

निष्कर्ष (Conclusion)

Capacitor इलेक्ट्रॉनिक्स और विद्युत इंजीनियरिंग का एक अत्यंत महत्वपूर्ण Component है, जिसका उपयोग लगभग हर आधुनिक Electronic Device में किया जाता है। चाहे Smartphone हो, Computer हो, Television हो, Fan हो या फिर कोई Industrial Machine, Capacitor इन सभी के सुचारू संचालन में महत्वपूर्ण भूमिका निभाता है।

इस लेख में हमने विस्तार से जाना कि Capacitor क्या है, यह कैसे काम करता है, इसकी संरचना क्या होती है, Capacitance क्या है तथा इसके विभिन्न प्रकार कौन-कौन से हैं। इसके अलावा हमने Capacitor के कार्य, उपयोग, फायदे, नुकसान तथा Capacitor और Battery एवं Inductor के बीच अंतर को भी समझा।

हमने यह भी सीखा कि Capacitor खराब होने के लक्षण क्या होते हैं और Multimeter की सहायता से उसकी जांच कैसे की जा सकती है। यह जानकारी छात्रों, तकनीशियनों, ITI, Polytechnic, Diploma तथा Engineering के विद्यार्थियों के लिए विशेष रूप से उपयोगी है।

इस लेख से आपने क्या सीखा?

Capacitor क्यों महत्वपूर्ण है?

आज के आधुनिक इलेक्ट्रॉनिक युग में Capacitor के बिना अधिकांश Circuits की कल्पना करना कठिन है। यह:

Voltage को Stable रखता है।
Power Supply को Smooth बनाता है।
Motors को Start करने में मदद करता है।
Electronic Signals को नियंत्रित करता है।
ऊर्जा को अस्थायी रूप से संग्रहित करता है।

यही कारण है कि Capacitor को Electronics का एक Fundamental Building Block माना जाता है।

💡 अंतिम बात: Capacitor एक छोटा लेकिन अत्यंत शक्तिशाली Electronic Component है जो Energy Storage, Filtering, Voltage Stabilization और Signal Processing जैसे महत्वपूर्ण कार्यों के माध्यम से आधुनिक इलेक्ट्रॉनिक उपकरणों को सुचारू रूप से चलाने में सहायता करता है।
